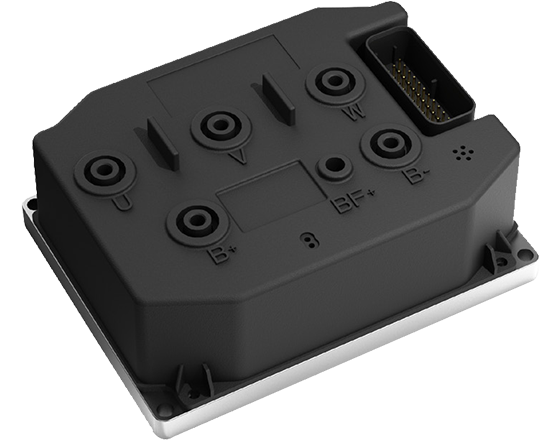

5KW电机驱动器
5KW 电机控制器是一款用于低压交流电机驱动和直流无刷电机驱动的高性能矢量控制器,可广泛应用于电动叉车、电动牵引车、电动特种车、电动观光车、电动清洁车的牵引或泵控起升控制。采用先进的矢量控制算法, 实现了对交流电机的速度和转矩的精确控制,满足车辆牵引和泵控起升的工况要求。通过一系列电机负荷试验和 车载运行试验,保证了电机运行的稳定性和可靠性。采用多重保护机制来保障用户的使用安全性。可根据用户的实际工况需求对软件进行定制化开发。
咨询热线:189-1680-8200
产品特点

采用汽车级元器件,保证产品的可靠性和环境适应性

采用矢量控制算法,保证控制的精度和效率,提供最佳的操控感受

灵敏的微动控制

高效可控的回馈制动能力,提升持续作业时间

完善的控制器故障代码显示,坡道防倒溜,欠压、过压、过流、过温、过载等保护功能,保证系统的安全性和可维护性

控制器、仪表、手持终端之间通信,运行参数监控、修改,固件升级,均采用CAN通信

可灵活设置调节参数,满足不同的使用工况,可根据用户特定需求进行定制化开发

技术参数
5KW电机驱动器
环境参数
工作温度

-40~+55℃

存储温度

-40~+85℃

防护等级

IP65

相对湿度

5%~95%,不允许凝露

冷却方式

自然冷却

绝缘/耐压

绝缘电阻≥1MΩ,耐压值AC500V,泄露电流≤10mA

电气参数
系统工作电压

48 VDC(36-60V)

最大电流

350A@2min

控制方式

FOC 矢量控制

PWM 频率

≤ 10KHz±1%,频率可调

最大控制器输出频率

≤600Hz

控制器效率

≥95%

电驱系统效率

≥85%

控制方式

转矩|转速

速度控制精度

≤1%

转矩控制精度

≤5%

速度响应时间

200~1S(<1S)

功能配置表
DIH

10路:数字量输入

AIV

2路:支持 0~5V 模拟量输入

DOL

5路:电流≤3A, 过流、短路、防高压倒灌保护

CAN总线

2路

5V/12V

兼容5V/12V编码器电源供电,输出电流100mA

测试标准
EMC

EN 12895:2015+A1:2019

安全标准

EN ISO 13849-1:2015

振动标准

GB/T2423

其它
编码器

支持编码器/霍尔/旋变

电机温度传感器

支持电机温度测量

软件功能

上电自检、在线编程与参数设置、在线参数配置和保存、状态信息输出反馈、输入模拟量状态反馈、故障功能等

保护功能

支持短路保护(缺相、相-地 相-相 相-源)过载、过温、过压保护、超速、堵转、失速、过功率热降额等

通讯方式

CAN2.0协议 符合ISO11898-2标准

重量

≤3.5KG(15LBS)
